钛盾耐磨内衬管道在水泥系统粉料输送管道上的应用

  水泥生产过程中，粉料输送是维系生产线连续运行的“血管系统”，而生料、熟料、煤粉等粉料的输送管道则是其中的关键载体。然而，长期以来，粉料输送管道的磨损与腐蚀问题始终是制约水泥企业降本增效的痛点。钛盾耐磨内衬管道的出现，为破解这一行业难题提供了全新方案。

  水泥系统的粉料输送环境堪称“工业磨床”。生料中的石英砂、熟料中的硅酸三钙等成分硬度高达莫氏 6-7 级，在气力输送或机械输送过程中，粉料以 15-30m/s 的速度冲击管道内壁，形成持续的切削磨损；同时，粉料中含有的水分、微量酸性气体（如窑尾废气中的 SO₂）会引发电化学腐蚀，加速管道变薄，频繁的漏料、停机维修不仅导致吨水泥生产成本增加，更存在粉尘泄漏的安全环保隐患。

  面对严峻的磨损腐蚀挑战，传统技术始终难以突破性能瓶颈。普通碳素钢管虽成本低廉，但耐磨性能极差，在粗粉料输送中 1-2 个月就会出现局部穿孔；耐磨铸铁管道通过增加碳含量提升硬度，却导致脆性增加，在管道拐弯、振动部位易发生断裂；堆焊耐磨管道采用高铬铸铁焊丝堆焊内壁，虽耐磨性有所提升，但堆焊层与基材结合力不足，长期冲击后易出现剥离脱落。铸石管道虽耐腐蚀，但抗冲击性能差，安装过程中稍受碰撞就会出现裂纹，实际使用寿命往往不及预期的一半。这些技术壁垒使得水泥企业长期陷入“频繁更换 - 生产中断 - 成本攀升” 的恶性循环。

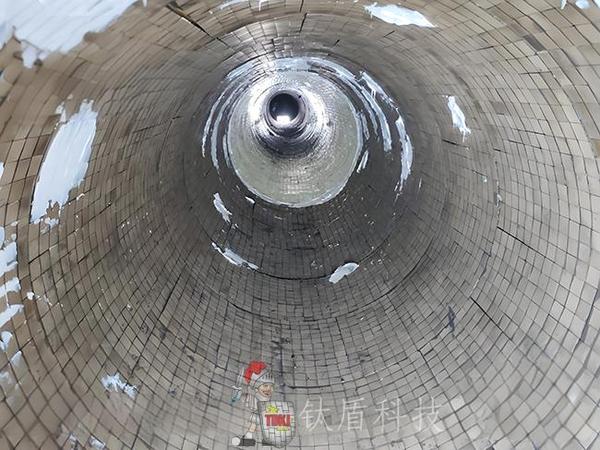

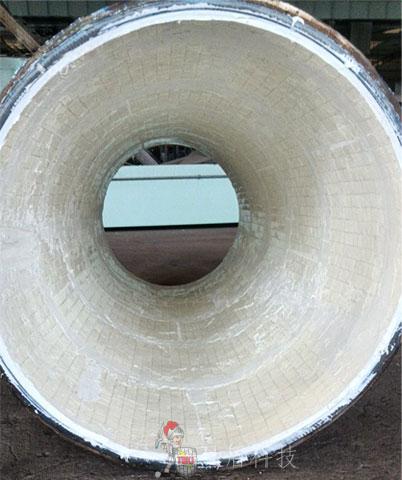

  钛盾科技的耐磨内衬管道通过创新的“梯度复合” 工艺打破了传统技术的局限。该技术采用离心铸造与热等静压复合工艺，将纳米级氧化铝陶瓷与低合金钢基材实现冶金级结合：陶瓷层凭借莫氏硬度 9 级的超高耐磨性，抵御粉料的切削磨损；金属基材则以优异的韧性和强度承受管道的安装应力与冲击载荷；中间过渡层通过元素扩散形成 50-100μm 的冶金结合带，使陶瓷层与金属基材的结合强度突破 200MPa，远超传统堆焊层的 80MPa。同时，陶瓷层可根据输送介质特性设计 3-10mm 的梯度厚度，在拐弯、变径等易磨损部位增厚处理，实现 “精准防护”。此外，该技术还通过陶瓷表面纳米改性提升抗腐蚀性能，对酸性、碱性粉料的耐蚀性较传统材料提升 8-10 倍。

钛盾耐磨内衬管道已在金隅水泥、冀东水泥、众联水泥、海螺水泥等多家知名生产线辅料管道应用。冀东水泥生产线的窑尾生料输送管道此前采用耐磨铸铁管道，平均每4 个月需停机更换。2023 年引入钛盾科技陶瓷金属复合管道后，针对生料中石英砂含量高的特点，管道内壁陶瓷层厚度设计为 6mm，拐弯部位增厚至 8mm。运行 18 个月后检测显示，管道平均磨损量仅 0.3mm，远低于传统管道同期的 5-8mm 磨损量；期间未发生任何漏料故障。

钛盾耐磨内衬管道不仅是材料技术的突破，更是水泥行业降本增效、绿色发展的重要实践。它通过解决长期困扰生产的磨损腐蚀难题，大幅提升了设备可靠性，减少了资源消耗与污染物排放，为水泥企业实现“长周期、高效率、低消耗” 生产提供了有力支撑。随着技术的不断成熟与推广。
