微晶碳化硅陶瓷在回转窑预热系统的应用

   在水泥行业中，回转窑运行的稳定性和高效性直接影响着水泥的产量和质量。然而，回转窑预热系统的旋风筒、内筒挂片等部件长期面临着堵塞、腐蚀、磨损等难题，严重制约了生产的顺利进行。随着水泥新型干法线规模的不断扩大以及工艺要求的日益提高，传统材料已难以满足更高工况的需求，开发新型材料迫在眉睫。微晶碳化硅陶瓷凭借其**的性能，逐渐在水泥系统回转窑中崭露头角，为解决上述问题提供了有效的途径。

水泥回转窑现存问题剖析：

1.旋风预热器内衬故障

   现有的多级旋风预热器内衬多采用浇注料块，在高温环境下，这些内衬容易出现开裂脱落的现象。一方面，高温导致材料内部热应力集中，超过材料的承受极限后，内衬便会产生裂缝并逐渐脱落；另一方面，旋风预热器内壁在长期的物料冲刷下会逐渐磨损，变得不再光滑。在高温环境中，粗糙的内壁极易使物料结皮，随着结皮的不断循环富集，厚度越来越大，最终也容易脱落，这些脱落的内衬和结皮常常会导致旋风预热器底部卸料管发生堵塞，影响整个预热系统的正常运行。

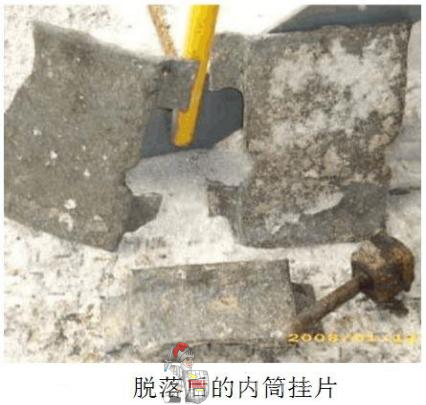

2.传统耐热钢挂片的局限

传统耐热钢挂片曾在水泥回转窑中广泛应用，但随着技术的发展，其不足之处愈发明显。在更高的工况要求下，传统耐热钢挂片的耐腐蚀性和耐高温性能逐渐难以满足需求。在回转窑内复杂的化学环境中，高温的含硫、氯等腐蚀性气体以及碱性物料会对耐热钢挂片进行侵蚀，使其表面逐渐被腐蚀，降低了挂片的使用寿命。同时，在高温条件下，耐热钢的强度也会有所下降，无法承受物料的冲刷和热应力的作用，容易发生变形和损坏。此外，传统耐热钢挂片的重量较大，增加了设备的负荷，不利于节能和设备的长期稳定运行。

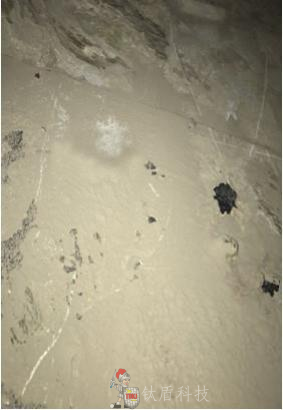

3.分解炉缩口及烟室、预热器下料管道结皮严重

目前结皮形成原因主要为R2O 、SO3 、Cl以及危废的其他有害成分在高温状态下、以气态形式和窑尾废气一起与生料换热，挥发物冷凝在生料表面，附着在烟室内壁、分解炉缩口以及下料管形成结皮。由此可见，烟室温度越高，原燃材料中硫碱氯及有害成分含量越高，结皮越严重，结皮又导致窑内通风降低，煤粉后燃，加剧结皮形成，形成恶性循环。烟室温度高，工人只能通过经验对内部结皮进行清理，当系统用风与燃煤量不匹配或燃煤性能发生较大变化时，极易在烟室形成顽固性结皮，不但增加了现场工人的劳动强度，如处置不得当，甚至会造成生产线停机的严重后果。预热器下料管结皮堵塞，必须停窑进行清理，严重影响回转窑的正常运行。

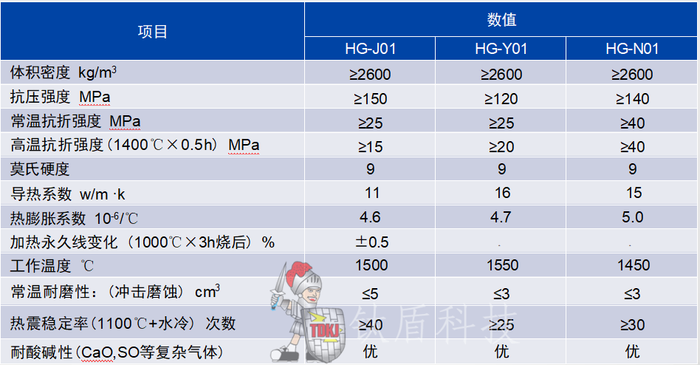

北京钛盾科技针对水泥回转窑预热系统的工作环境和存在的问题，研制出的微晶碳化硅陶瓷产品。其具有防结皮、耐高温、耐腐蚀、高耐磨、高强度、高硬度、抗热震性好、重量轻等特点。该产品可应用于预热器旋风筒、陶瓷内筒、下料管、锁风阀、分解炉烟室等部位，可完全解决旋风筒、下料管、锁风阀、分解炉烟室等部位的不耐结皮、磨损、腐蚀、内衬开裂脱落等问题，可完全解决预热器耐热钢内筒不耐腐蚀、冲刷、使用寿命短等问题，使用寿命较耐热钢内筒可提高2~3倍，且重量轻，其是替代耐热钢内筒的理想产品。

   微晶碳化硅陶瓷内筒挂片采用实心弧形板结构，每片弧形板设有固定孔，通过不锈钢吊杆连接固定到挂片座上，陶瓷内筒挂片间规整紧密排列，且间隙填充耐火浇注料，可形成稳定性和可靠性高的柔性连接，与现有其他厂家的薄壁空心方形梁结构陶瓷挂片相比，我公司设计的陶瓷挂片为实心弧形结构，其具有单位重量造价低，抗物料冲击性能高的特点，可有效提高陶瓷挂片的可靠性。

微晶碳化硅陶瓷的应用案例

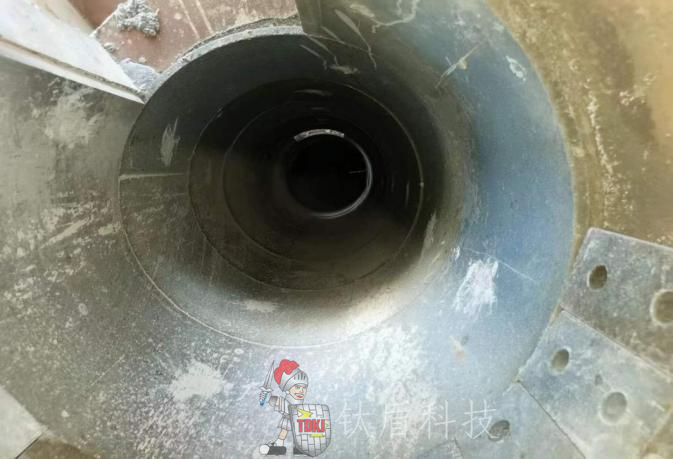

   海螺水泥企业在其日产 5000 吨的新型干法水泥回转窑系统中，对预热器旋风筒、陶瓷内筒、下料管等多个部位进行了微晶碳化硅陶瓷材料的应用改造。改造前，这些部位频繁出现结皮、堵塞和部件损坏等问题，导致设备停机维护频繁，生产效率低下。采用微晶碳化硅陶瓷材料后，预热器旋风筒的结皮现象明显减少，清理周期从原来的每月一次延长至半年以上；陶瓷内筒的使用寿命从原来的 8 个月延长至 3 年，且运行过程中稳定性良好；下料管的磨损和结皮问题得到有效解决，物料传输顺畅，未再出现因下料管故障导致的停机。

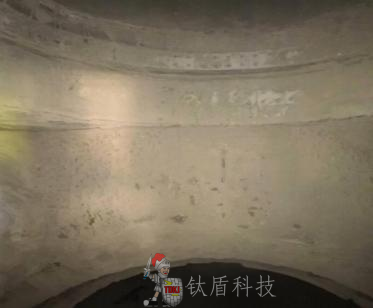

祈连山水泥企业在其回转窑的分解炉烟室和锁风阀部位应用了微晶碳化硅陶瓷材料。改造前，分解炉烟室结皮严重，平均每 2 个月就需要进行一次人工清理，不仅耗费大量人力物力，还影响了生产的连续性。锁风阀也因磨损和腐蚀问题，导致密封性能下降，系统风量不稳定，热效率降低。采用微晶碳化硅陶瓷材料后，分解炉烟室的结皮问题得到了极大改善，清理周期延长至一年以上，且结皮厚度明显变薄，清理难度大幅降低。锁风阀的耐磨和耐腐蚀性能显著提高，密封性能良好，系统风量稳定。

结语

   微晶碳化硅陶瓷凭借其防结皮、耐高温、耐腐蚀、高耐磨、高强度、高硬度、抗热震性好、重量轻等诸多优异性能，在水泥系统回转窑的多个关键部位展现出了**的应用效果。通过实际案例可以看出，其应用能够有效解决水泥回转窑系统中存在的堵塞、腐蚀、磨损等问题，显著提高设备的使用寿命和运转率，降低维护成本，提升生产效率和经济效益。
